現代に蘇るシングルボタン打ちメカ（４）

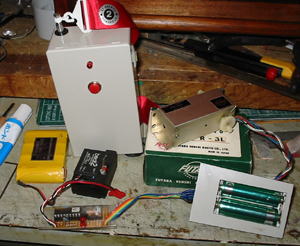

はい完成です　きっちり動きます！
サーボの電源は外部に 電池を使っています。 電圧が上がると早すぎて ボタンが打ちずらいんだも〜ん！ 左のニッカドは受信機の電源 （大きすぎる！！）

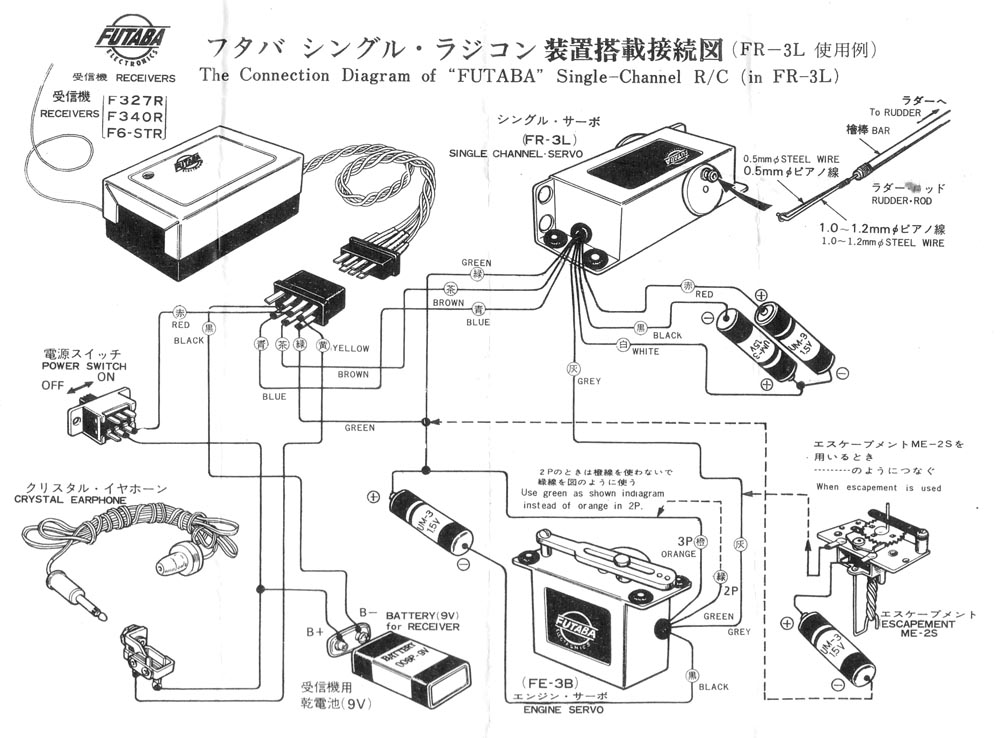

futaba　FP-3L(S) サーボとリレーとの配線	クリックすると大きな図
	リレーが働いていない場合 緑が中間端子・茶が中間端子に接触・青が非接触
エンコンサーボは接続していません。 過去の経験により３点打ちでエンコンをコントロール することは神業・奇跡のなせる技ですから・・・・

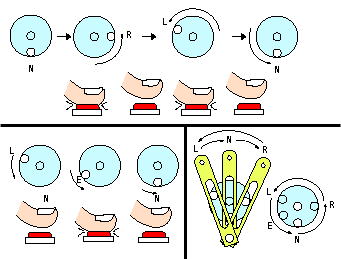

さあ　練習しましょうね このサーボ　L点が少し離れています エンコンが少しでも入りやすくする工夫でしょうか？
よく考えたら　この送受信機はナローバンド対応ではありませんでした。 １〜６bandで旧電波対応ですが 　３５年前より十分新しいということでホームページは新電波のままの表示です
